Au cours d’un voyage scolaire à Heidelberg en Allemagne, avec ma correspondante allemande, nous avons visité le musée Carl Bosch (https://www.carl-bosch-museum.de/).
Durant la visite, nous avons fait une activité : la construction d’un moteur électrique. Je cous indique ici le cheminement à suivre…
Le moteur est composé de deux fils collés à la colle chaude sur une planche en bois.
A une extrémité, les fils sont dénudés et en une forme de crochet pour recevoir le rotor.
Un aimant est placé sous le rotor.

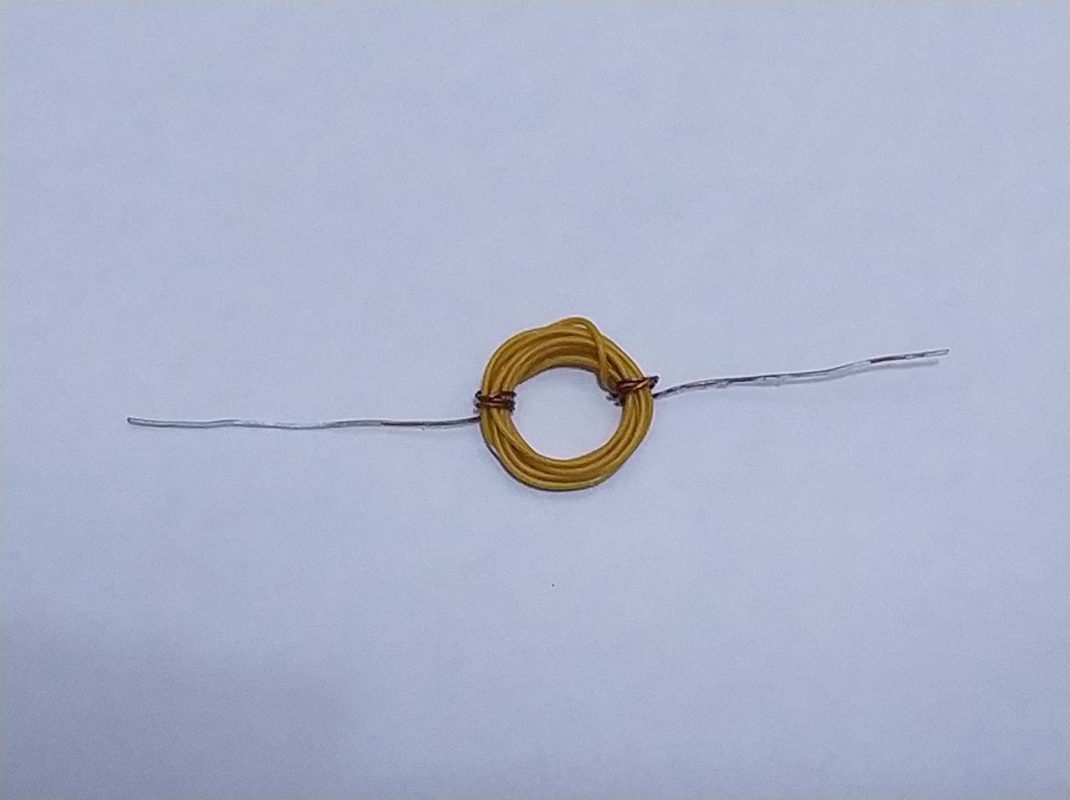

Pour faire le rotor, nous avons enroulé du fil de téléphone autour d’un
feutre. Cet enroulement forme une bobine. Chaque extrémité du fil à été dénudée.
Nous avons mis du « blanco » d’un côté de la partie dénudée du fil. Le blanco est un isolant, c’est-à-dire qu’il empêche le courant de passer.
Petite explication !
Quand on fait passer un courant dans une bobine elle devient un électro-aimant.
Comme les pôles de la bobine et de l’aimant sont opposés, cela fait tourner la bobine.
Après un demi-tour elle se trouve du côté du blanco et n’est donc plus
alimentée : elle n’est plus un électro-aimant.
Avec l’inertie elle continue de tourner, redeviens un électro-aimant, est repoussée par l’aimant… et ainsi de suite.
Le même… en plus élaboré !
Quand je suis revenue chez moi, nous avons décidé que nous allions reproduire ce moteur, mais en plus élaboré.
Nous voulions le faire avec un support en bois découpé à la laser.
Avec mon papa, nous avons réalisé la maquette virtuelle sur Sketchup (un logiciel de dessin 2D/ 3D).
Une fois fini, nous avons positionné les plans sur un autre logiciel : celui de la découpe laser (Solidworks).
Nous avons étalé toutes les pièces (en 2D = à plat).
Puis nous nous sommes rendus au fablab pour y découper les pièces à la découpe laser.
Vous voulez un atelier ?
De retour à la maison, nous avons assemblé les différents morceaux avec de la colle « bois », puis collé un aimant.
Et voilà maintenant que le moteur est terminé : nous pourrons vous le
présenter sous la forme d’une activité au fablab LABSud… si vous le souhaitez !!!
